Macam - macam Posisi Pengelasan beserta kodenya

-

Didalam proses pengelasan di lapangan, ada banyak posisi pengelasan yang dilakukan untuk mengelas beberapa komponen baik itu dalam bentuk plat ataupun pipa. Pada umumnya posisi pengelasan diusahakan dalam posisi horizontal maupun Vertikal dimana tingkat kesulitannya rendah, aturan-aturan sudut pengelasan dapat dicapai dengan sempurna ,dengan demikian dengan fasilitas bengkel lapangan yang memadai dapat menghasilkan komponen-komponen/potongan-potongan hasil pengelasan yang bermutu baik.
Namun selanjutnya dalam proses assembling dilapangan  komponen-komponen tersebut harus melalui proses pengelasan datar,horizontal,vertikal dan posisi diatas kepala (over head). Untuk posisi diatas kepala , hasil pengelasan harus betul betul diteliti dan mendapatkan perhatikan extra  oleh pengawas,karena pada pengelasan posisi ini ,welder dituntut mempunyai stamina prima ,untuk dapat menempatkan electrode pada posisi yang disyaratkan sesuai standar WPS (Welding Procedure Specification).
Dibawah ini dijelaskan macam - macam posisi pengelasan beserta kodenya

1.    Posisi Pengelasan Groove /Kampuh/ Tumpul / Alur untuh pelat
a. 1G : Posisi pengelasan Datar ( Flat ) untuk pelat
b. 2G : Posisi pengelasan Horizontal untuk pelat
c. 3G : Posisi pengelasan Vertikal untuk pelat
d. 4G : Posisi pengelasan Atas Kepala ( overhead) untuk pelat


2. Posisi Pengelasan Sudut / Fillet Pelat

a. 1F : Posisi pengelasan Datar ( Flat ) untuk pelat
b. 2F : Posisi pengelasan Horizontal untuk pelat
c. 3F : Posisi pengelasan Vertikal untuk pelat
d. 4F: Posisi pengelasan Atas Kepala ( overhead) untuk pelat

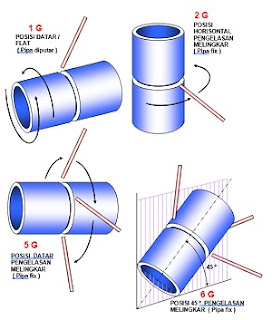

3.    Posisi Pengelasan Groove /Kampuh/ Tumpul / Alur untuh pipa
a. 1G : Posisi pengelasan Datar ( Flat ) (pipa diputar)
b. 2G : Posisi pengelasan Horizontal pengelasan melingkar(pipa fix)
c. 5G : Posisi pengelasan Datar pengelasan melingkar(pipa fix)
d. 6G : Posisi pengelasan 45 derajat pengelasan melingkar(pipa fix)
e. 6GR: Posisi pengelasan 45 derajat pengelasan melingkar(pipa fix) dengan pelat penghalang

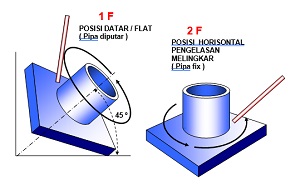

2. Posisi Pengelasan Sudut / Fillet untuk pipa

a. 1F : Posisi pengelasan Datar ( Flat ) (pipa diputar)
b. 2F : Posisi pengelasan Horizontal pengelasan melingkar(pipa fix)
c  2FR : Posisi pengelasan Horizontal pengelasan (pipa diputar)
d  4F : Posisi atas kepala(overhead) pengelasan melingkar(pipa fix)
e. 5F : Posisi pengelasan Datar pengelasan melingkar(pipa fix)
